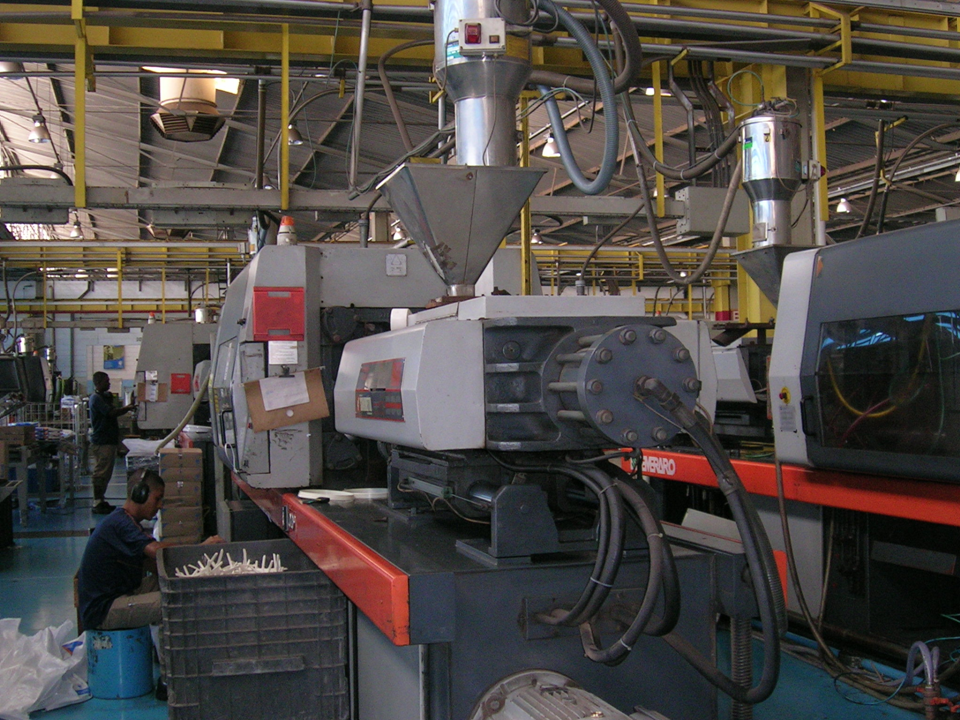

在注塑车间摸爬滚打这些年，我越来越觉得“参数不是死的，但基础数据必须烂熟于心”。就拿聚乙烯（PE）来说，它的熔体流动速率（MFR）直接决定了成型窗口：低密度PE（LDPE）建议料温160~220℃，模具温度控制在20~40℃之间，而高密度PE（HDPE）料温可提到180~240℃，模温则要稍高一些，30~60℃更利于减少内应力。实际生产中，PE的收缩率在1.5%~3.0%之间波动，模具设计时型腔尺寸必须按此预留余量，否则产品尺寸很难稳定在公差带内。
聚丙烯（PP）是另一个“老朋友”，它的结晶特性决定了它对冷却速度非常敏感。一般建议料温200~250℃，模温40~80℃。如果做的是铰链类产品，模温尽量往上限走，这样能让PP的分子链在铰链区域充分取向，耐疲劳次数能提升30%以上。还有一点容易被忽略：PP的流动性好，但排气槽深度如果超过0.03mm，飞边风险会显著增加，所以模具分型面的排气设计一定要按0.02~0.025mm来开，尤其是大平面产品，宁可多开几条排气槽也别偷懒。
聚氯乙烯（PVC）和聚碳酸酯（PC）则是两种“性格”截然相反的材料。PVC热稳定性差，分解温度与加工温度非常接近，料温必须严格控制在160~190℃之间，超过200℃就会有明显黄变和氯化氢气体析出，模具钢材建议选用S136或420SS并做镀铬处理，防止腐蚀。而PC属于非结晶型工程塑料，料温要拉到260~320℃，模温80~120℃，否则产品表面容易出现银丝和应力开裂。PC的粘度大，浇口设计尽量用大点浇口或扇形浇口，流道长度控制在80mm以内，不然压力损失太大，容易造成短射。
说到底，注塑工艺参数不是孤立的一组数字，它和模具结构、冷却系统、甚至是注塑机螺杆的长径比都紧密相关。比如同样的PP料，在长径比20:1的螺杆和25:1的螺杆上，最佳料温可能差出10℃。我习惯的做法是：拿到一副新模具，先按推荐参数的中值试模，再根据产品缺陷（飞边、缩痕、翘曲）反向微调，每次调整幅度不超过5%，记录数据并归档。这样积累三五年，你手里就有一套真正属于自己的“工艺参数库”，比任何手册都管用。
